БКТП
Блочные трансформаторные подстанции – многофункциональные силовые установки, применяемые для приема, преобразования и распределения конвертируемой электроэнергии по потребителям разных мощностей.
БКТП работают от сети трехфазного переменного тока напряжением 6 (10) кВ и частотой 50-60Гц. На выходе устройство выдает напряжение общепотребительских значений, которое соответствует величине 0,4 кВ (380 В). Установка эксплуатируется в сетях с изолированной нейтралью на стороне высокого напряжения и глухозаземленной – на стороне низкого напряжения.
Область применения БКТП
Благодаря своей высокой практичности, малым габаритным размерам, надежности, долговечности и вариативности конфигураций БКТП широко используются во многих сферах:
- жилищно-коммунальные хозяйства;
- промышленные предприятия;
- офисные центры;
- производственные цеха;
- объекты муниципального значения.
Использование блочных трансформаторных подстанций позволяет сократить сроки установки и введения в эксплуатацию, снизить материальные затраты и гарантировать эффективное и бесперебойное электроснабжение объектов питания.
Оснащение подстанций

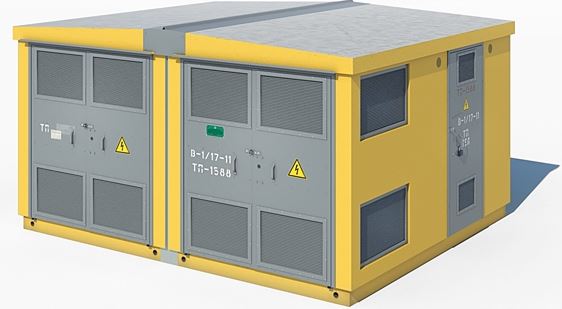

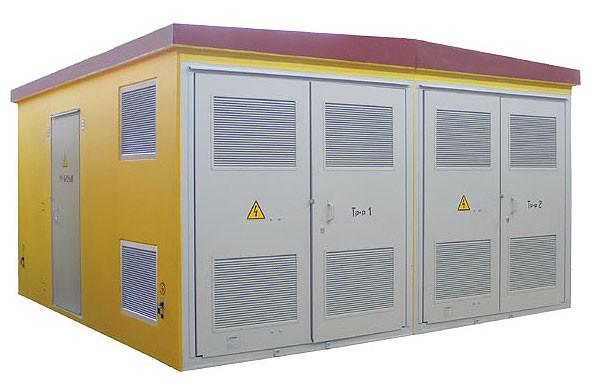

БКТП имеет вид отдельно стоящего компактного здания, внешняя оболочка которого изготовлена из железобетона высокой прочности. Внутри электротехнической установки располагается оборудование, параметры которого находятся в прямой зависимости от мощности питающего объекта, степени его безопасности, условий эксплуатации и прочих дополнительных факторов.
Типовое исполнение трансформаторной подстанции включает в себя следующие основные узлы:
- распределительное устройство на стороне наивысшего напряжения (в составе имеет несколько ячеек для приема высоковольтного напряжения, обеспечения бесперебойного питания потребителей, обогрева, измерения и преобразования напряжения);
- распределительное устройство на стороне низкого напряжения (с коммутационными агрегатами);
- силовой трансформатор;
- кабельные соединения;
- шкаф собственных нужд.
В зависимости от потребности в учете, сигнализации, освещении, отоплении или дистанционном управлении, могут быть использованы дополнительные щиты телемеханики, блокираторы и прочие вспомогательные устройства.
В комплект поставки также входит техническая документация, комплект ЗИП, гарантийный лист и декларация о сертификации продукции.
Силовой трансформатор в БКТП
Преобразователем и основным элементом в трансформаторной подстанции является непосредственно силовой трансформатор. В зависимости от способа действия он может быть двух типов – повышающий или понижающий.
Мощность преобразователя подбирается в зависимости от предполагаемой нагрузки. Компания «ЭлектроСтандарт» выпускает БКТП различных мощностей (от 250 кВА до 4 000 кВА).
При проектировании блочной подстанции зачастую используется масляный трехфазный герметичный трансформатор с естественной циркуляцией, однако для пожароопасных объектов такой вид силового оборудования не может быть применен. В связи с этим в БКТП применяют также сухие трансформаторы с литой изоляцией. Их стоимость выше, нежели стоимость масляных аналогов.
Предложения от компании «ЭлектроСтандарт»
Компания «ЭлектроСтандарт» реализует основные позиции высоковольтного и низковольтного электротехнического оборудования по типовым и индивидуальным проектным данным.
В каталоге производимой продукции помимо БКТП имеется:
КТП различных типов и мощностей
КТПНУ
КРУ
ЩО
Подстанции открытого типа
Реклоузеры
Наша сервисная служба предоставляет целый ряд дополнительных сервисов, среди которых монтаж БКТП и прочего оборудования, замена кабеля, введение установки в эксплуатацию, сервисное обслуживание. Для клиентов, желающих купить БКТП в Москве, мы предлагаем воспользоваться услугами доставки к месту установки.
